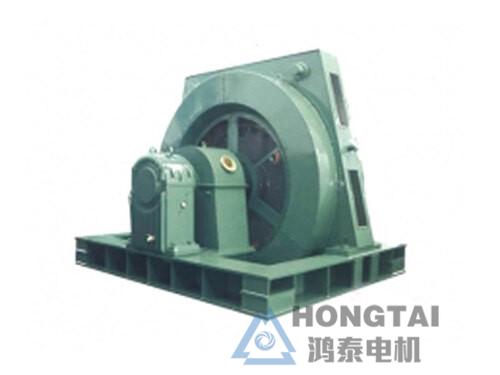

1 T系列大中型三相高壓同步電機概述

　　同步電動機是我公司在異步電動機的基礎上開發出來的系列產品，要求使用環境無酸、堿等腐蝕性氣體，額定功率因數為 0.9( 前)。

　　該系列同步電機在設計方面，是運用計算機進行優化設計，采用新材料、新工藝，可滿足用戶各種要求，具有性能可靠、溫升低、損耗小、效率高、振動小、 動力矩大、結構簡單，便于維修等特點。

　　該系列同步電動機可用于拖動壓縮機、破碎機、球磨機、軋鋼機、鼓風機、水泵以及其它通用機械。

 T系列大中型三相高壓同步電機參數概況

在系列基礎上派生的戶外(W)、濕熱帶(TH)、戶外濕熱帶(THW)電動機的性能指標、安裝與外形尺寸與基本系列的相同。

2 T系列大中型三相高壓同步電機結構說明

　　同步電機的結構形式多樣：除一般的雙軸承座結構外，還有全懸掛、無軸、無軸承座結構，半懸掛、單軸 承座結構;定子可移動結構;集電環帶防護罩、正壓通風的安全型結構;圓型和箱式結構、軸承可承受雙軸向 推力且能正反轉運行等;自通風冷卻，臥式和立式安裝;帶滑環有刷的晶閘管勵磁結構，也有無刷勵磁結構。電壓等級有 380V、3kV、6kV、10kV 等。電機防護型式有 IP00 到 IP54 的多種防護型式。

　　同步電機的機座，端蓋和底板均用鋼板制成。定子和軸承均裝有測溫元件，可以對電機進行溫度監控。轉 子用凸極型磁極，磁軛兩端裝有風扇，冷卻風從兩端端蓋進入，進入轉子鐵芯內部，經定子徑向通風槽，向機 座的出風口逸出，冷卻效果良好。也有管道、半管道通風，空-水冷和空-空冷卻等型式;軸承有端蓋滑動軸承、 座式滑動軸承(壓力油循環冷卻)，還有端蓋滾動軸承(油脂潤滑等)。

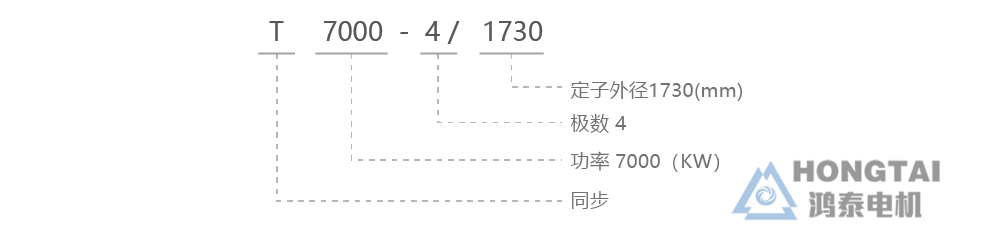

3 T系列大中型三相高壓同步電機型號說明

　　T--------同步電動機 TK-------空壓機用同步電動機

　　TL------立式同步電動機 TKK-----帶空—空冷卻器同步電動機

　　TM-----球磨機用同步電動機 TKS------帶空—水冷卻器同步電動機

　　示例如下：

4 T系列大中型三相高壓同步電機訂貨須知

　　用戶訂貨必須注明如下要求：

　　(1) 電機型號 (5) 額定頻率 (9) 冷卻方法 (13) 包裝運輸

　　(2) 額定功率 (6) 額定轉速 (10) 勵磁方式 (14) 絕緣等級

　　(3) 額定電壓 (7) 防護等級 (11) 外形安裝尺寸 (15) 安裝方式

　　(4) 額定電流 (8) 旋轉方向 (12) 工作方式 (16) 環境條件

　　若有其它特殊要求，如特殊環境，安全等級，起動性能，失步轉矩，是否要裝設測溫元件、空間加熱器等 在訂貨時另行簽訂協議。如未注明，即按國標和我公司標準生產。

　　注有“★”的電機，其技術數據，結構和外型安裝尺寸需與用戶協商進行調整。
