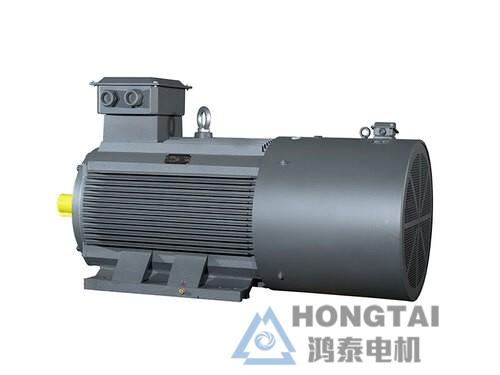

1 YSP系列低壓三相異步變頻調速電機概述

　　YSP系列低壓三相異步變頻調速電機是以變頻調速裝置為供電電源的新型調速電動機。

　　YSP系列低壓三相異步變頻調速電機用料考究，制造精良，具有噪聲低、效率高、調速范圍廣、精度高、運行穩定、操作和維護方便。其安裝尺寸符合國際電工協會(IEC)標準，外殼防護等級有IP44、IP54和IP55，定額是以連續工作制(S1)為基準的連續定額，其電壓有：380V、660V，額定頻率50Hz，可在5-67Hz范圍內連續調速，5-50Hz為恒轉矩運行，50-67Hz為恒功率運行。本系列電機配有獨立的強風冷卻系統(IC416)。對于負載為風機、水泵的變頻調速電機，由于負載的工作特性決定其恒轉矩運行范圍為25~50Hz，沒有恒功率范圍，因此，可根據用戶要求改為自扇冷(IC411)。

　　本系列電動機的結構及安裝型式為IMB3(臥式帶底腳，端蓋無凸緣)， IMB35(臥式機座帶底腳，端蓋有凸緣)，IMV1(立式機座不帶底腳，端蓋有凸緣)符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。

2 YSP系列低壓三相異步變頻調速電機使用范圍

　　本系列電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械設備，在礦山、機械、石化行業、發電廠等各種工礦企業中作原動機使用。

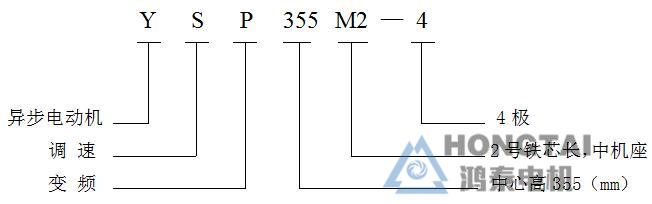

3 YSP系列低壓三相異步變頻調速電機型號說明

　　示 例：

4 YSP系列低壓三相異步變頻調速電機訂貨須知

　　請在訂貨時注明以下內容：

　　(1) 電機型號： (YSP355M2-4)

　　(2) 額定頻率： (50Hz)

　　(3) 標稱功率： (250kW)

　　(4) 額定電壓： (380V)

　　(5) 極數： (4極)

　　(6) 防護等級： (IP54)

　　(7) 安裝型式： (IMB3)

　　(8) 旋轉方向： (傾時針方向[面對電動機軸伸端看])

　　(9)出線盒位置： (電動機右側[面對電動機軸伸端看])

5 YSP系列低壓三相異步變頻調速電機注意事項

　　1、如工作條件有變化或其它特殊要求，需另簽訂技術協議方可簽訂貨合同;

　　2、樣本內表中所列的技術性能數據均為保證值，供定貨時參考，但不能作考核標準，考核電動機的標準按相應的技術條件;

　　3、隨著技術的進步和有關 外標準的修改，樣本內技術數據及尺寸有所變動，不另行通知，訂貨后請向我公司索取正式外形圖。
